- Artikel-Nr.: 303535

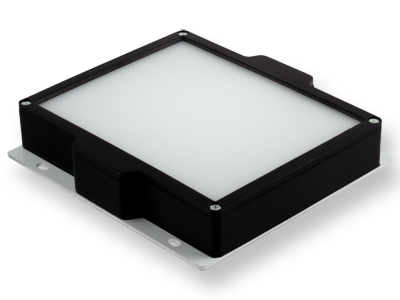

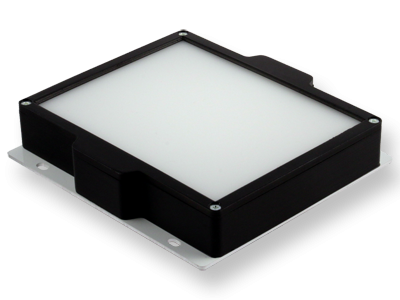

Durchlichtbeleuchtung weiß MBJ-Imaging JBBL-1013
Leuchtfläche: 106x135 mm Durchlicht mit diffuser Abstrahlung und direkter LED Einkopplung
JustBright-Serie
Die JustBright Beleuchtungsserie ist konsequent auf niedrigste Kosten hin designed. Die Aluminimumplatine der LED's ist gleichzeitig Grund- und Kühlkörper. Das Gehäuse wird im 3D-Druck Verfahren hergestellt, was große Freiheiten bei kundenspezifischen Anforderungen ermöglicht.
Es ist ein innovativer LED-Controller verbaut. Die LED's werden in den ersten 20ms nach dem Trigger für den Blitzbetrieb mit bis zu 4-fachen höherem Strom betrieben, der dann automatisch für den Dauerbetrieb reduziert wird. Über die 0-10V Schnittstelle kann die Beleuchtung im Dauerlicht gedimmt werden. Die Eingänge sind selbstverständlich kurzschlussfest. Überhitzung wird durch einen Thermoschalter verhindert.
Betriebsmodi
Der integrierte LED-Controller ermöglicht einen Blitz- und Dauerbetrieb
-
Mit dem Triggersignal kann die Beleuchtung jederzeit ein- und ausgeschaltet werden.Nach einer ‚low-high‘ Flanke werden die LEDs für 20ms 4-fach überstromed.
-
Danach geht die Beleuchtung in den Dauermode über. Der Controller arbeitet jetzt im PWM Mode. Es wird empfohlen die Kameras hier mit Belichtungszeiten > 10ms zu betreiben. Die Helligkeit kann über den analogen Dimmereingang geregelt werden.
Modell | Durchlicht mit diffuser Abstrahlung und direkter LED Einkopplung |
Leuchtfläche (axb) | 106 x 135 mm |
LED-Farbe | weiß |
Empfohlener Objektabstand | 50mm bis 300mm abhängig vom Abbildungs- maßstab, der Objektgröße und der Beleuchtungsart |
Betriebsspannung | (Uin) 24V DC +/- 10% |
Betriebsarten | 3x Overdrive Blitzbetrieb und Dauerlicht |
Dimmer (Dauerlicht) | 1V(10%) bis 10V (100%) |
Max. Leistung | 19,0W (Dauerbetrieb) 55W@20ms (Blitzbetrieb) |
Trigger Latency | <20μs |
Empfohlene min. Belichtungszeit | > 50μs (Blitzbetrieb) > 5ms (Dauerbetrieb) |

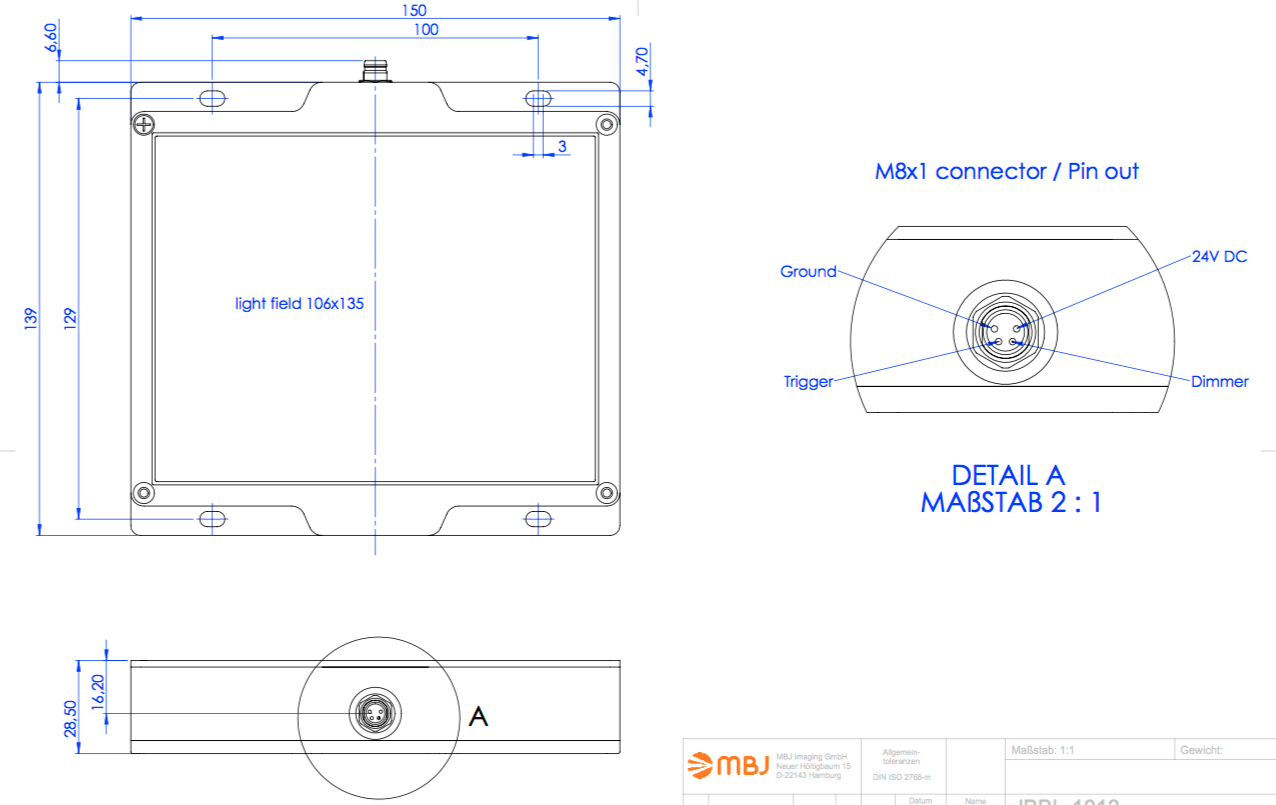

Abmessungen | 139mm x 150mm x 29mm |
Gewicht | 1100g |
Anschluss | M8x1 Flansch, 4pol |
Umgebungs- temperatur | 10°C bis 30°C |
Schutzart | IP54 |
Schutzklasse | DIN EN 60825-1 Klasse 1 |
Luftfeuchtigkeit | 30% bis 70% |
LED-Farbe: | Weiß |
Lichtführung: | diffuses Licht |
Betriebsart: | Blitzbetrieb, Dauerlicht |
Schutzklasse: | IP54 |
