Magewell Eco Capture HDMI 4K M.2 SHD

349,17 € *

Lieferzeit voraussichtlich 1 - 3 Tage

Alle Preise sind Listenpreise zzgl. 19% MwSt. Um Preise für Firmen oder Händler zu sehen, können Sie sich hier anmelden bzw. hier registrieren.

Kein Versand vom 18.12.2024 bis einschließlich 27.12.2024

Artikel-Nr.: 303549

Der Eco Capture HDMI 4K M.2 SHD verfügt über eine Hochgeschwindigkeits-PCIe... mehr

Menü schließen

Produktinformationen "Magewell Eco Capture HDMI 4K M.2 SHD"

1_Eco-Capture-HDMI-4K-M-2_Banner

Der Eco Capture HDMI 4K M.2 SHD verfügt über eine Hochgeschwindigkeits-PCIe 2.0-Busschnittstelle mit einem M.2-Anschluss, der eine Einkanal-4K-Aufnahme (Ultra HD) ermöglicht. Der Eco Capture HDMI 4K M.2 erfasst Videos bis zu 4096 × 2160 bei 30 Bildern pro Sekunde über HDMI. Dabei unterstützt er auch die Aufzeichnung von eingebetteten Audiosignalen.

Die Magewell Eco Capture Modelle messen jeweils 22x80mm, passend zur M.2 2280 Standard Spezifikation. Der Energieverbrauch der Eco Capture-Karten fällt 30% bis 70% niedriger aus (je nach Modell) als vergleichbare Magewell Pro Capture-Karten-Modelle mit ähnlicher Eingangssignal-Konnektivität.

Die Stream-Replikation ermöglicht es, dass jeder Eingangskanal gleichzeitig mit identischen Capture-Parametern an mehrere Software-Applikationen ausgeliefert wird, so dass gleichzeitige Funktionalität wie Codierung, Aufzeichnung und Vorschau durch verschiedene Tools ermöglicht wird. Hochwertige Videobearbeitungsfunktionen inklusive Auf- / Abwärts- / Cross-Skalierung, Bildsteuerung und Farbraumumwandlung werden durch das Onboard-FPGA der Karten durchgeführt, wodurch die CPU-Auslastung reduziert wird, während zusätzliche Prozesse wie Frame Rate Conversion und De-Interlacing zur Verfügung stehen.

Die M.2 Eco Capture Modelle stehehn mit Treibern für Windows und Linux Betriebssysteme zur Verfügung. OS-native Capture-APIs wie DirectShow, DirectKS, V4L2 und ALSA werden unterstützt, während ein umfassendes SDK für Entwickler angeboten wird, um direkt auf die volle Funktionssatz der Karten zuzugreifen.

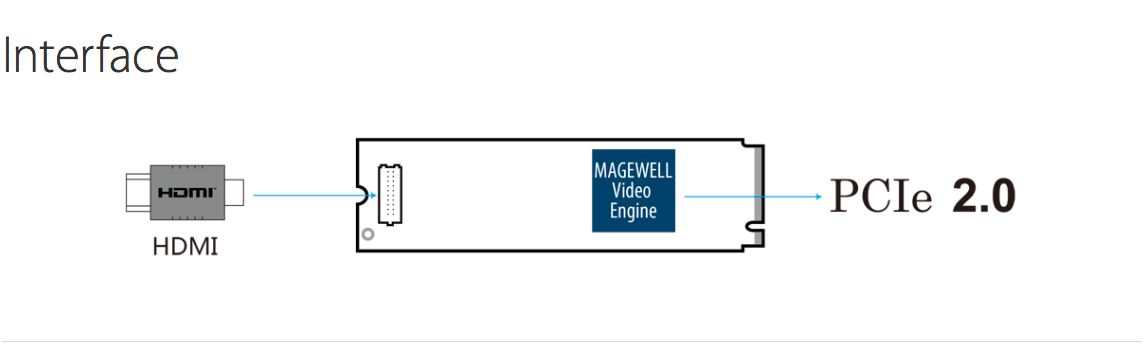

Eco-Capture-HDMI-4K-M-2_Interface

1_Eco-Capture-HDMI-4K-M-2_Features

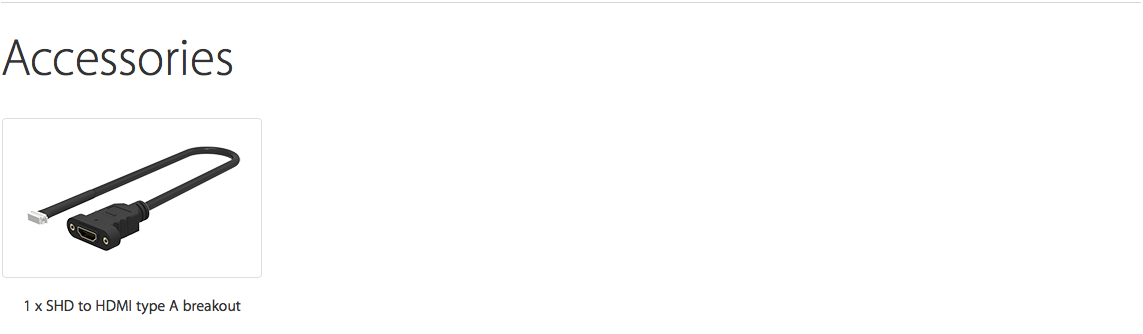

Eco-Capture-HDMI-4K-M-2_Accessories

Video-Eingang:	HDMI
Geräteanschluss:	M.2 2280 Type M (PCIe Gen2 x4)

Weiterführende Links zu "Magewell Eco Capture HDMI 4K M.2 SHD"

Verfügbare Downloads:

Download Datasheet

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "Magewell Eco Capture HDMI 4K M.2 SHD"

Bewertung schreiben

Bewertungen werden nach Überprüfung freigeschaltet.

Datasheet

Schliessen

Specifications

Schliessen

Specifications

Supported OS	Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) Linux (based on V4L2，support x86，x64 & ARM architecture)
Supported APIs	Windows DirectShow DirectKS Wave API/DirectSound/WASAPI Linux V4L2 ALSA
Supported Software	VLC VirtualDub OBS xSplit vMix VidBlaster Wirecast Microsoft Media Encoder Adobe Flash Media Encoder Any other DirectShow/V4L2 encoding/streaming software
Input Interfaces	JST SHD 20-Pin socket DVI-D 1.0 HDMI 1.4
Host Interfaces	M.2 2280 Type M (PCIe Gen2 x4)
Input Features	Support for input video resolutions up to 4096×2160 pixels
HDMI Specific Features	297MHz HDMI receiver Adaptive HDMI equalizer Support for customized EDID Support for extraction of AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames Full colorimetry support Support for RGB/YUV 4: 4: 4 8-bit format signals with a pixel frequency of no more than 297MHz Support for YUV 4:2:2 12-bit format signals with a pixel frequency of no more than 297MHz Support for RGB/YUV 4:4:4 10/12-bit format signals with a pixel frequency of no more than 170MHz Support for up to 8-channel IEC60958/IEC61937 audio streams Support for extraction of audio formation information & channel status data Support for extraction of video timing information Support for extraction of 3D format information Support for extraction of Sony/Canon DSLR time code Support for Side-by-Side Half, Top-and-Bottom, Frame Packing 3D mode.
Video Capture Formats	Support for capture image resolutions up to 4096×2160 pixels Support for capture frame rates up to 144fps (Actual capture frame rate can be limited by PCIe bandwidth & image resolution) Support for 4:2:0 8-bit capture formats: NV12, I420, YV12 Support for 4:2:2 8-bit capture formats: YUY2, YUYV, UYVY Support for 4:4:4 8-bit capture formats: V308, IYU2, V408, BGR24, BGR32 More capture formats are supported via Magewell Capture SDK for DirectKS
Video Processing Features	Video processing pipeline with ~360Mpixels/s processing bandwidth 8-bit 4:4:4 video processing Video cropping Video scaling Video de-interlacing Weave Blend top & bottom field Top field only Bottom field only Video aspect ratio conversion Auto or manual selection of input aspect ratio Auto or manual selection of capture aspect ratio Three aspect ratio conversion modes: Ignore (Anamorphic), Cropping or Padding (Letterbox or Pillarbox) Video color format conversion Auto or manual selection of input color format & quantization range Auto or manual selection of capture color format, quantization range & saturation range Support for RGB, YCbCr 601, YCbCr 709, YCbCr 2020 color formats Support for Limited or Full quantization range Support for Limited, Full & ‘Extended gamut’ saturation range Video frame rate conversion
Multiple Cards per System	Support for multiple cards plugged to one system On-board rotary switch to set card number with 16 positions System hardware device tree will display “01: Eco Capture HDMI 4K M.2” when rotary switch is set to 0001, and so on The video and audio device names displayed in your software will include the card number (set by the rotary switch)
Multiple Replicated Capture Streams	Unlimited capture streams for any one input channel, but the capture streams should be in the same capture format.
Timestamp & A/V Synchronization	Hardware based 100ns high resolution clock Audio frames (192 audio samples) & video frames are stamped with hardware clock Hardware clock can be synchronized across cards (via SDK)
Video Capture SG-DMA	~1200MB/s per channel DMA bandwidth in PCIe 2.x system ~800MB/s per channel DMA bandwidth in PCIe 1.x system Support for auto detection of Intel tiled GPU surface Support for DirectGMA for AMD video adapter chipsets Support for GPUDirect for Nvidia video adapter chipsets
SDK	Magewell Capture SDK for DirectShow for easy integration (Windows) Magewell Capture SDK for DirectKS for maximum flexibility & performance (Windows)
Windows Driver Tweaks	All options can be controled by three levels of registry key: global level, product level and device level Video, Audio, Crossbar filter names can be customized via registry keys
Firmware Upgrade	Multiple cards in one system can be upgraded simultaneously Cards can be upgraded without a system power shutdown (In most cases, even a reboot is not needed) Safe upgrade. If power off or system break down occur when the firmware is being upgraded, it will automatically restore to the initial version. This function is only available for firmware version 1.21 and above.
LED Indicator	Status LEDs indicate the working state of each channel: idle, input signal locked, memory failed or FPGA configuration failed.
Form Factor	M.2 2280 standard size
Accessories	1 X SHD to HDMI type A breakout
Power Consumption	Max current at 3.3V: ~ 1.12 A Max power consumption: ~ 3.75 W
Working Environment	Operating temperature: 0 to 40 deg C Storage temperature: –20 to 70 deg C Relative Humidity: 5% to 90% non-condensing
