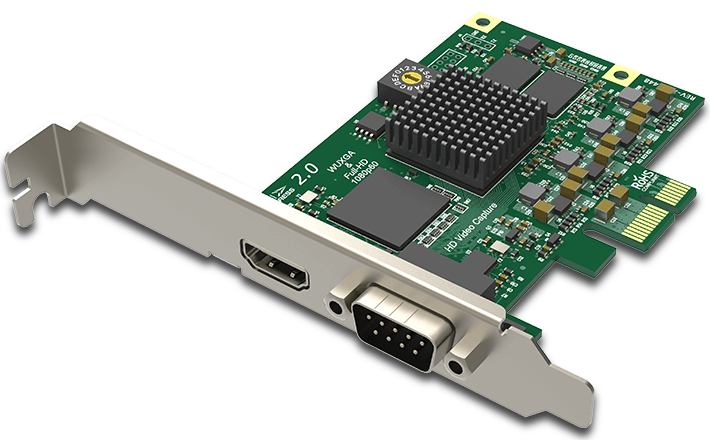

Magewell Pro Capture HDMI

Unterstützte Betriebssysteme

Windows

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 und x64) und höher

Linux (unterstützt x86-, x64- und ARM-Architektur)

• Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) und höher
• CentOS 6.5/7 (x86 & x64) und höher
• Fedora 25/26/27 (x86 & x64) und höher
• Red Hat 6.5 (x86 & x64) und höher
• Anderes Linux-Betriebssystem mit Kernel-Version 2.6.35 und höher

Mac OS

• OS X 10.9/10.10/10.11 und höher
• macOS 10.12 und höher

Empfohlenes Betriebssystem (getestet)

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10/18.04 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)

Mac OS

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Unterstützte APIs

Windows

• DirectShow
• DirectKS
• Wave API/DirectSound/WASAPI

Linux

• V4L2
• ALSA

MAC OS

• AVCaptureSession
• AudioUnit

Unterstützte Software

VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
Jede andere DirectShow/V4L2/AVCaptureSession-Codierungs-/Streaming-Software

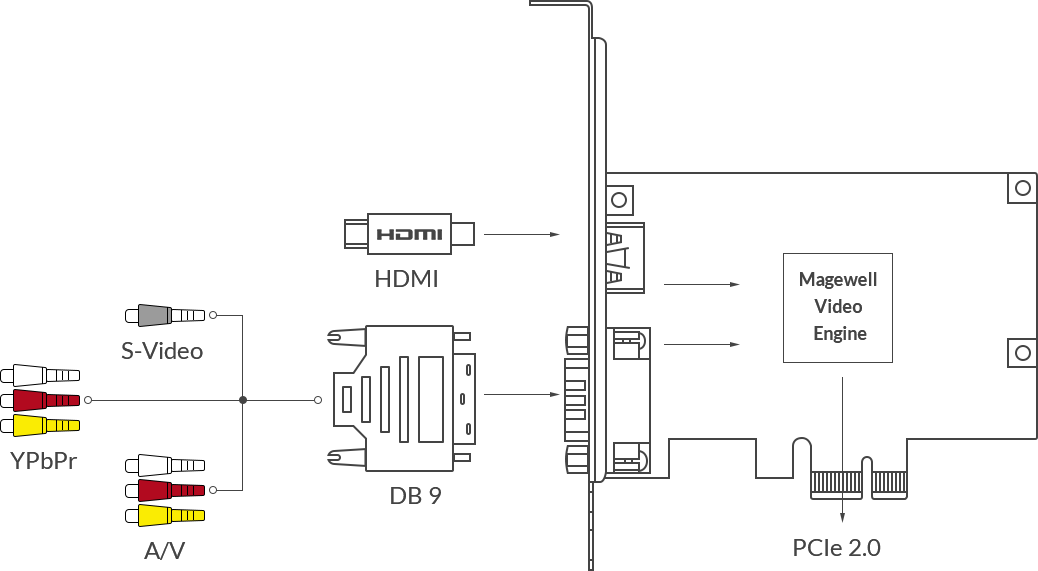

Eingangsschnittstellen

HDMI type A

• DVI 1.0
• HDMI 1.4a

DB9

• YC (S-Video)
• Composite video
• Analog audio (L+R)
• Component video

Host-Schnittstelle

PCIe Gen2 x1

Eingabefunktionen

Automatisches Scannen von Videoeingangsquellen, wenn kein Signaleingang an der aktuell ausgewählten Eingangsquelle anliegt
Manuelle Auswahl der Videoeingangsquelle
Automatische Auswahl der verknüpften (eingebetteten) Audioeingangsquelle, wenn sich die Videoeingangsquelle ändert
Manuelle Auswahl der Audioeingangsquelle
Unterstützung für Standard-Crossbar basierend auf der Auswahl der Videoeingangsquelle
Unterstützung für Eingangsvideoauflösungen von bis zu 2048 x 2160 Pixel

Komponentenspezifische Merkmale

12-bit ADC
Unterstützung für die Farbformate RGB und YCbCr (YUV).
Unterstützung für „Sync-on-Green“ (SOG), „Sync-on-Luminance“ (SOY)
Unterstützung für DMT-, CEA-, CVT- und GTF-Video-Timings
Eingangssignale bis 165MHz Pixelrate werden mit 1:1 Abtastung digitalisiert
Eingangssignale mit einer Pixelrate von über 165 MHz können mit horizontaler Unterabtastung digitalisiert werden (was zu einem gewissen Verlust der Bildqualität führt – NICHT offiziell unterstützt).
Automatische Erkennung von RGB- und YCbCr-Farbformaten
Automatische oder manuelle Einstellung der Abtastphase
Automatische horizontale Ausrichtung
Unterstützung für benutzerdefinierte Video-Timings
Unterstützung für benutzerdefinierte Videoauflösungen für CVT/GTF-Timings

HDMI-spezifische Funktionen

225 MHz HDMI-Empfänger
Adaptive HDMI-Equalizer-Unterstützung für Kabellängen bis zu 30 m
Unterstützung für benutzerdefinierte EDID
Unterstützung für die Extraktion von AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
Vollständige Farbmetrik-Unterstützung
Unterstützung für 8/10/12-Bit-Farbtiefen
Unterstützung für RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 Farbsampling
Unterstützung für bis zu 8-Kanal-IEC60958/IEC61937-Audiostreams über SDK
Unterstützung für die Extraktion von Audioformationsinformationen und Kanalstatusdaten
Unterstützung für die Extraktion von Video-Timing-Informationen
Unterstützung für die Extraktion von 3D-Formatinformationen
Unterstützung für die Extraktion von Sony/Canon DSLR-Timecode
Unterstützung für Side-by-Side Half, Top-and-Bottom, Frame Packing 3D-Modus.

YC- und Composite-spezifische Merkmale

12-Bit-ADC
Unterstützung für NTSC-, PAL- und SECAM-Standards
Automatische Erkennung des Videoeingangsstandards

Videoaufnahmeformate

Unterstützung für Bildauflösungen von bis zu 2048 x 2160 Pixel
Unterstützung für Aufnahmebildraten von bis zu 144 fps (Die tatsächliche Aufnahmebildrate kann durch die PCIe-Bandbreite und bei höheren Bildauflösungen – über 1280 x 1024 – durch die Pixeluhr der integrierten Videoverarbeitungshardware begrenzt werden. Beispiel: Maximale Bildrate bei 1920 x 1080 = ~80fps.)
Unterstützung für 4:2:0 8-Bit-Aufnahmeformate: NV12, I420, YV12
Unterstützung für 4:2:2 8-Bit-Aufnahmeformate: YUY2, YUYV, UYVY
Unterstützung für 4:4:4 8-Bit-Aufnahmeformate: V308, IYU2, V408, BGR24, BGR32
Unterstützung für 4:4:4 10-Bit-Aufnahmeformate: V410, Y410
Weitere Aufnahmeformate werden über das Magewell Capture SDK unterstützt

Videoverarbeitungsfunktionen

Zwei Videoverarbeitungspipelines mit jeweils ~180 Megapixel/s Verarbeitungsbandbreite
Vollständige 10-Bit-Videoverarbeitung
Zuschneiden von Videos
Videoskalierung
Video-Deinterlacing

• verweben
• Oberes und unteres Feld mischen
• Nur oberes Feld
• Nur unteres Feld

Konvertierung des Video-Seitenverhältnisses

• Automatische oder manuelle Auswahl des Eingabeseitenverhältnisses
• Automatische oder manuelle Auswahl des Aufnahme-Seitenverhältnisses
• Drei Konvertierungsmodi für das Seitenverhältnis: Ignorieren (anamorphotisch), Zuschneiden oder Auffüllen (Letterbox oder Pillarbox)

Konvertierung des Videofarbformats

• Automatische oder manuelle Auswahl des Eingabefarbformats und des Quantisierungsbereichs
• Automatische oder manuelle Auswahl des Erfassungsfarbformats, des Quantisierungsbereichs und des Sättigungsbereichs
• Unterstützung für die Farbformate RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Unterstützung für begrenzten oder vollständigen Quantisierungsbereich
• Unterstützung für den Sättigungsbereich „Limited“, „Full“ und „Extended Gamut“.

Konvertierung der Videobildrate
Video-OSD-Zusammensetzung

• Unterstützung für PNG-OSD-Bild (bis zu 2048 x 2160)
• Unterstützung für dynamisches Laden von RGBA-OSD-Bildern über SDK

Mehrere Karten pro System

Unterstützung für mehrere Karten, die an ein System angeschlossen sind Integrierter Drehschalter zum Einstellen der Kartennummer mit 16 Positionen von 0 bis F Der Gerätebaum der Systemhardware zeigt „01: Pro Capture HDMI“ an, wenn der Drehschalter auf 1 eingestellt ist, und so weiter Die in Ihrer Software angezeigten Video- und Audiogerätenamen enthalten die Kartennummer (eingestellt durch den Drehschalter).

Simultane Bilderfassung

Unbegrenzte Capture-Streams für einen beliebigen Eingangskanal Unabhängige Einstellungen für Zuschneiden, Seitenverhältnis, Farbformat, Auflösung, Bildrate, De-Interlacing und Farbanpassung für jeden einzelnen Stream

Unterstützung für extrem niedrige Latenz

Latenz von 64 Videozeilen
Teilbenachrichtigungsmodus im SDK

Zeitstempel- und A/V-Synchronisierung

Hardwarebasierter 100-ns-Takt mit hoher Auflösung
Audio-Frames (192 Audio-Samples) & Video-Frames sind mit Hardware-Uhr gestempelt
Hardware-Uhr kartenübergreifend synchronisierbar (via SDK)

Videoaufnahme SG-DMA

~400 MB/s DMA-Bandbreite pro Kanal im PCIe 2.0-System
~200 MB/s DMA-Bandbreite pro Kanal im PCIe 1.0-System
Unterstützung für die automatische Erkennung der gekachelten Intel-GPU-Oberfläche
Unterstützung für DirectGMA für AMD-Videoadapter-Chipsätze
Unterstützung für GPUDirect für Nvidia-Videoadapter-Chipsätze

SDK

Magewell Capture SDK für einfache Integration, maximale Flexibilität und Leistung

Windows-Treiberoptimierungen

Alle Optionen können durch drei Registrierungsschlüsselebenen gesteuert werden: globale Ebene, Produktebene und Geräteebene Video-, Audio- und Crossbar-Filternamen können über Registrierungsschlüssel angepasst werden

Firmware-Aktualisierung

Mehrere Karten in einem System können gleichzeitig aktualisiert werden
Karten können ohne Herunterfahren der Systemstromversorgung aktualisiert werden (in den meisten Fällen ist nicht einmal ein Neustart erforderlich) Sicheres Upgrade. Wenn während des Firmware-Upgrades ein Stromausfall oder ein Systemausfall auftritt, wird automatisch die ursprüngliche Version wiederhergestellt. Diese Funktion ist nur für die Firmware-Version 1.21 und höher verfügbar.

LED-Anzeige

Status-LEDs zeigen den Betriebszustand jedes Kanals an:

• Langsam pulsierend: Leerlauf
• Ein: Eingangssignal gesperrt
• Aus: Eingangssignal entsperrt
• Doppeltes Blinken: Speicherfehler oder FPGA-Konfiguration fehlgeschlagen

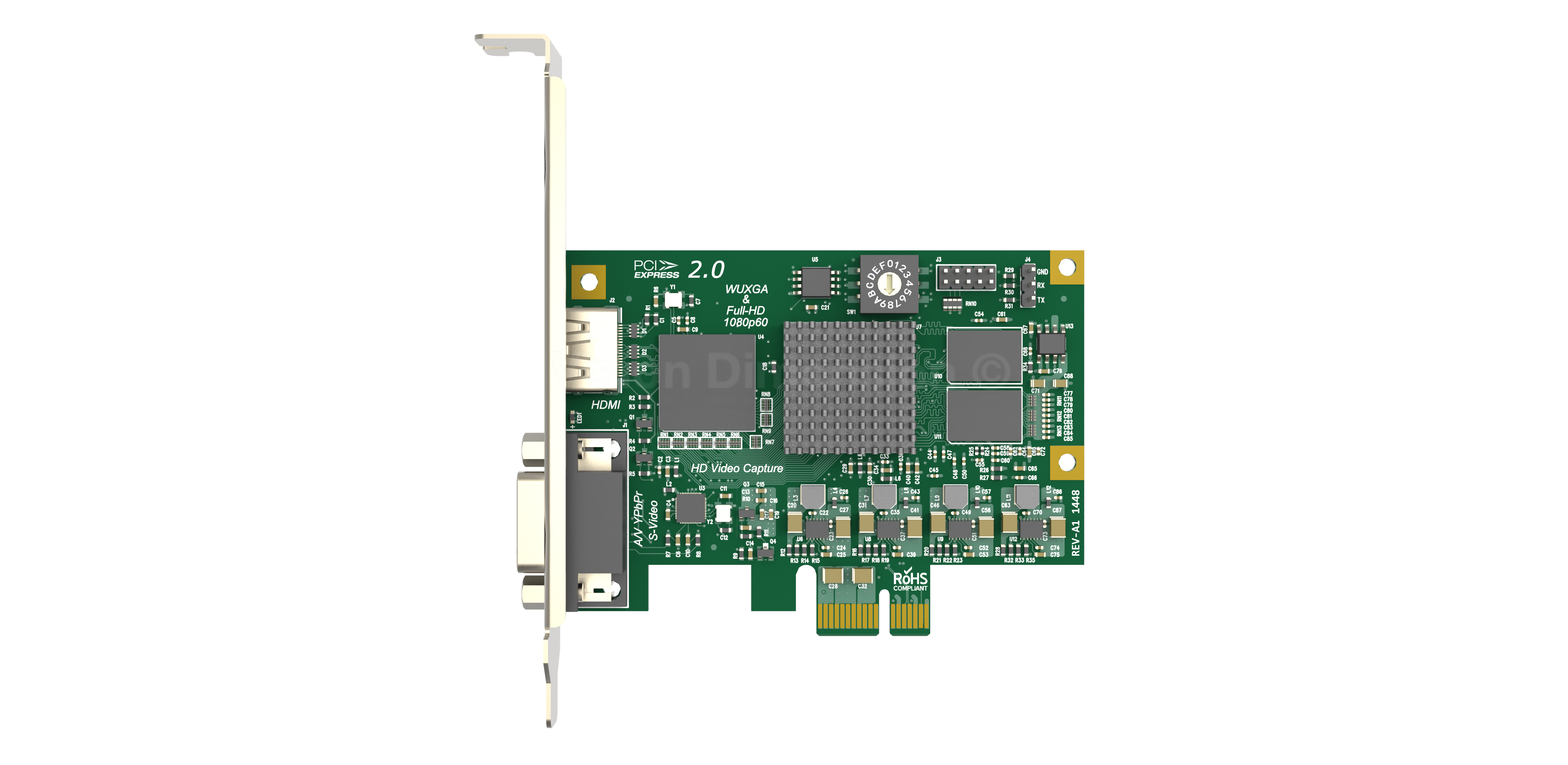

Formfaktor

Flaches PCIe x1-Anschlussblech
92,76 mm x 68,88 mm (ohne PCI-Halterung)

Zubehör

Breakout von DB9 zu YC + Composite + Analog Audio + Component
Halterung mit niedrigem Profil

Energieverbrauch

Max. Strom bei 12 V: ~ 0,34
Max. Strom bei 3,3 V: ~ 0,16 A
Maximaler Stromverbrauch: ~ 4,59 W

Betriebsumgebung

Betriebstemperatur: 0 bis 40 Grad C
Lagertemperatur: –20 bis 70 °C
Relative Luftfeuchtigkeit: 5 % bis 90 % nicht kondensierend
