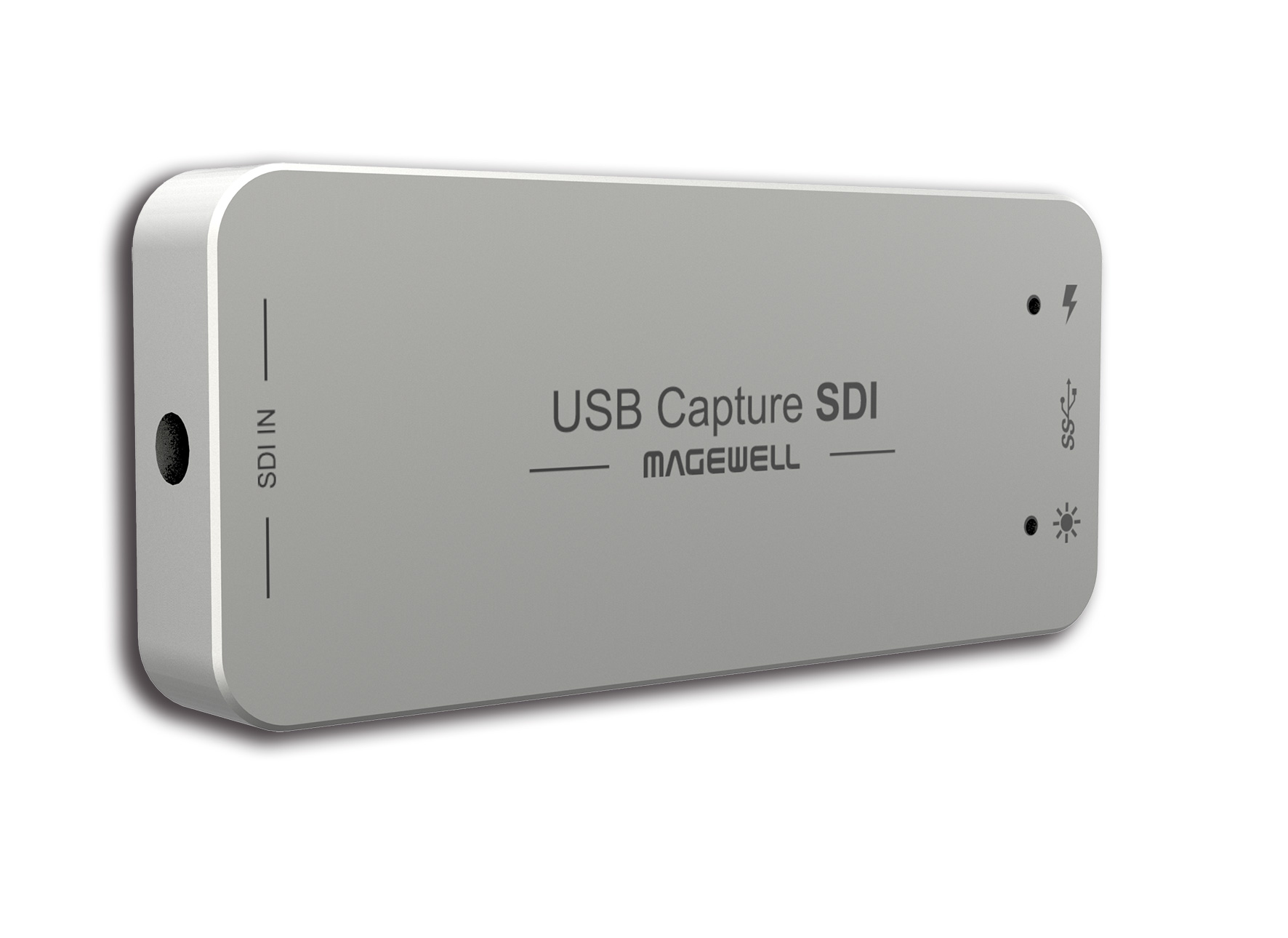

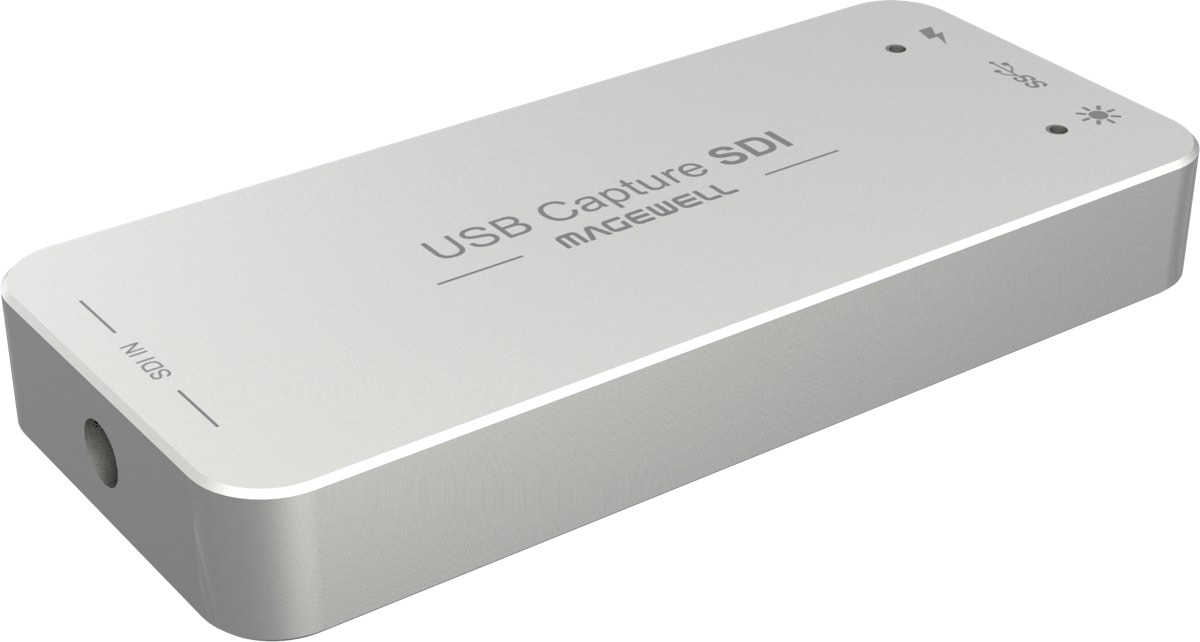

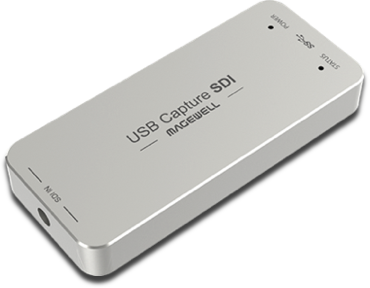

Magewell USB Capture SDI Gen 2

Eingangseigenschaften

Max Eingangsauflösung: 2048x1080 60fps 4:2:2 10bit bis zu 8-Kanäle eingebettetes Audio
SD/HD/3G-SDI BNC Eingang
SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425) Standard
Eingang RGB/YUV 4:4:4 10/12-bit, YUV 4:2:2 8/10/12-bit, RGBA/YUVA 4:4:4:4 10-bit
SDI Eingangsignale mit 3G-SDI-Signal werden bis zu 150m übertragen

Verarbeitungs- und Erfassungsfunktionen

Videoverarbeitungspipeline bis zu 160 Millionen Pixel/s. Nehmen Sie Videos mit bis zu 2048 x 1080 und Bildraten von bis zu 120 fps auf. Zu den Ausgängen gehören (die tatsächliche Aufnahmebildrate kann durch die USB-Bandbreite und die interne Arbeitsfrequenz begrenzt sein.):

• 1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
• 720x576p25
• 720x480p30

Unterstützung für YUY2/UYVY/RGB24/RGB32
Unterstützt das Zuschneiden von Videos, Hoch-/Runterskalieren, Deinterlacing, Seitenverhältniskonvertierung, Farbformatkonvertierung, Bildratenkonvertierung, drehen und spiegeln
Bis zu 2 Audiokanäle bei 48 kHz

Enthaltene Software

Mit dem USB Capture Utility können Benutzer die aufnahmebezogenen Parameter einfach überprüfen und einstellen, die Firmware des Aufnahmegeräts aktualisieren und Informationen exportieren, die für die Fehlerbehebung benötigt werden

SDK & APIs

Das MWCapture SDK bietet Funktionen wie Signalstatusextraktion, Erfassungskonfiguration und Audio-Video-Erfassung in Echtzeit usw.
Windows DirectShow/Wave API/DirectSound/WASAPI
Linux V4L2/ALSA
macOS AVCaptureSession/AudioUnit

Ausgangsschnittstelle

USB 3.0

• kompatibel mit USB 2.0
• kompatibel mit USB 3.1 Gen 1

Kompatibele Software

Zoom Rooms
Microsoft Teams
Skype for Business
Google Hangouts
GoToMeeting
Gstreamer
VLC
OBS Studio
XSplit
QuickTime Player
Jede andere auf DirectShow/V4L2/AVCaptureSession basierende Kodierungs- oder Streaming-Software

Empfohlenes Betriebssysteme

Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) und darüber
Linux x86, x64 & ARM Architektur, mit 2.6.35 und darüber
Mac OS X 10.9/macOS 10.12 und darüber
Chrome OS

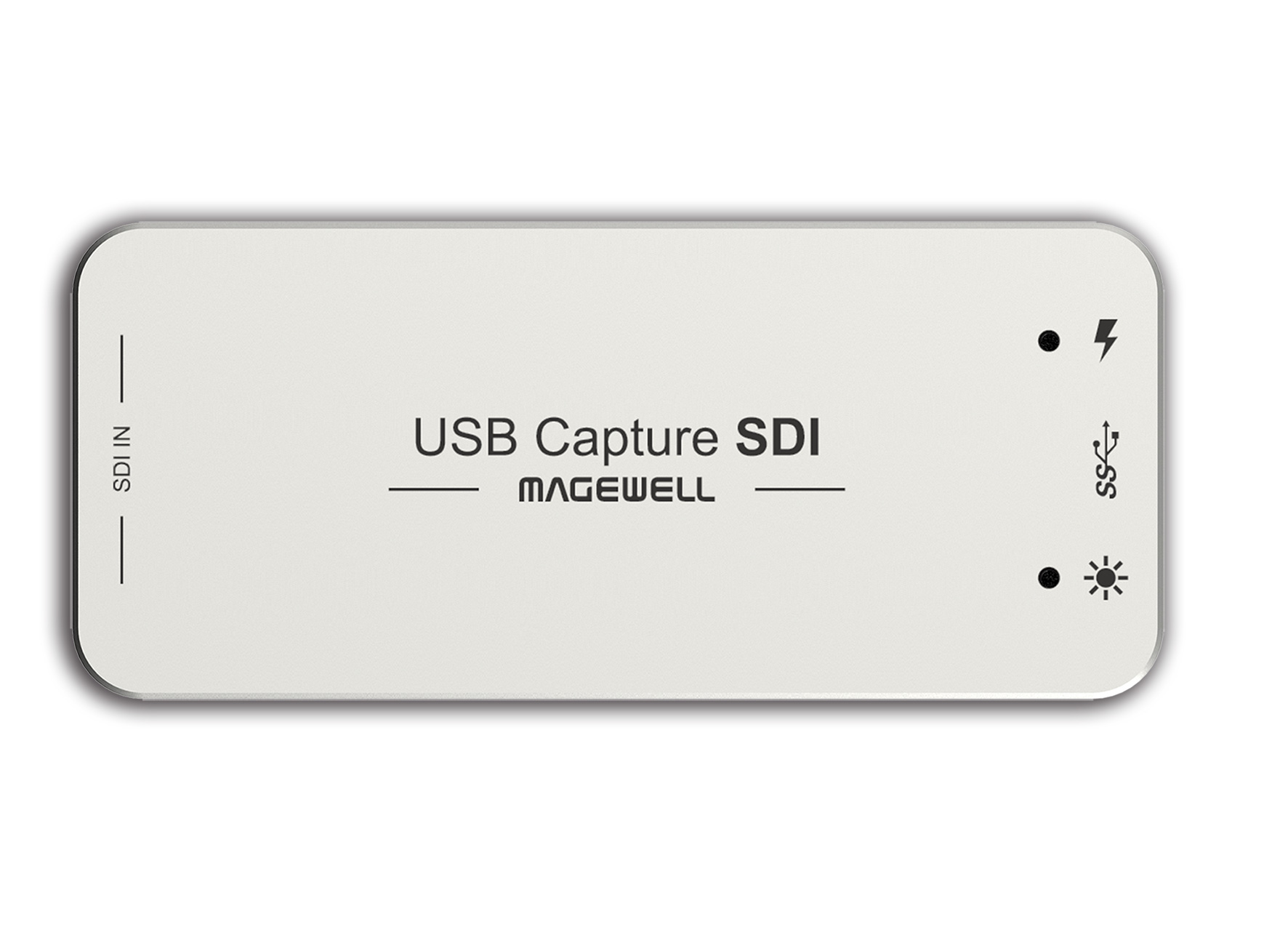

LED Anzeigen

Status-LEDs zeigen den Betriebszustand jedes Kanals an:

• Langsam pulsierend: Eingangssignal entriegelt
• Ein: Eingangssignal gesperrt
• Doppeltes Blinken: Speicherfehler oder FPGA-Konfiguration fehlgeschlagen
• Aus: Firmware oder Stromversorgung anormal

Formfaktor

92.2mm (L) x 40.2mm (W) x 12.3mm (H)

Zubehör

1 x USB 3.0 Kabel
1 x MCX zu BNC Kabel

Energieverbrauch

5V maximale Spannung: ~0.5A
Maximaler Stromverbrauch: ~2.5W

Arbeitsumfeld

Betriebstemperatur: 0 bis 50 grad C
Lagertemperatur: -20 bis 70 grad C
Relative Luftfeuchtigkeit: 5% zu 90% nicht kondensierend
