Computar veröffentlicht die neue MPW3 Machine Vision Objektiv-Serie
Die neue MPW3 Machine Vision Objektivserie von Computar verfügt über einen Festbrennweitenbereich von 5mm bis 75mm und ein Auflösungsvermögen von 6 Megapixeln bei max. 2.4µm. Die C-Mount Objektive sind ein Leichtgewicht und bestechen durch eine sehr kompakte Bauform. Dabei sind wichtige Faktoren wie eine sehr geringe Verzeichnung, eine sichere Ausleuchtung bis in den Randbereich und kurze Arbeitsabstände erhalten geblieben. Sie sind für Sensoren von 1/2.5“ bis 2/3“ geeignet und für die Sensortypen: IMX250, IMX264, ICX625, RJ32S4, EV2S05M, IMX178 optimiert.
Hauptmerkmale:
- 6 Megapixel
- C-Mount
- Für 2/3" Sensore
- Kompakte Baugröße
- sehr leichtes Objektiv
- kurze Arbeitsabstände
- Lichtstark bis in die Ecken / Randbereich
- geringe Verzeichnung
Für Sensoren und Anwendungen für höchste Ansprüche optimiert | |||||
 |  |  |  |  |  |

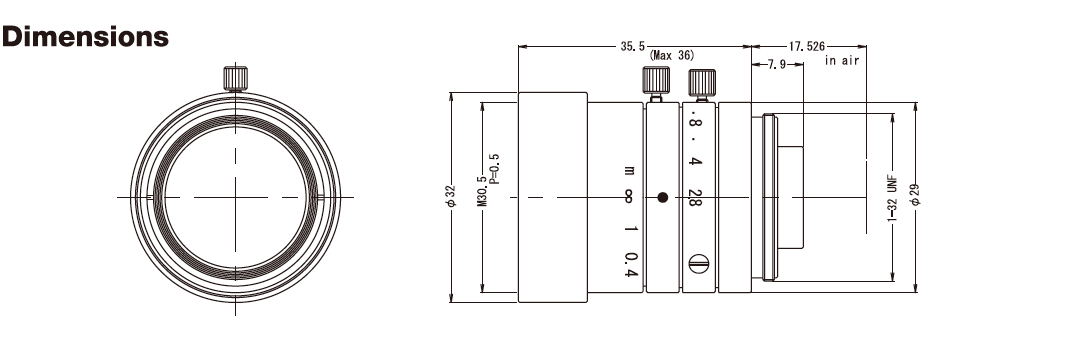

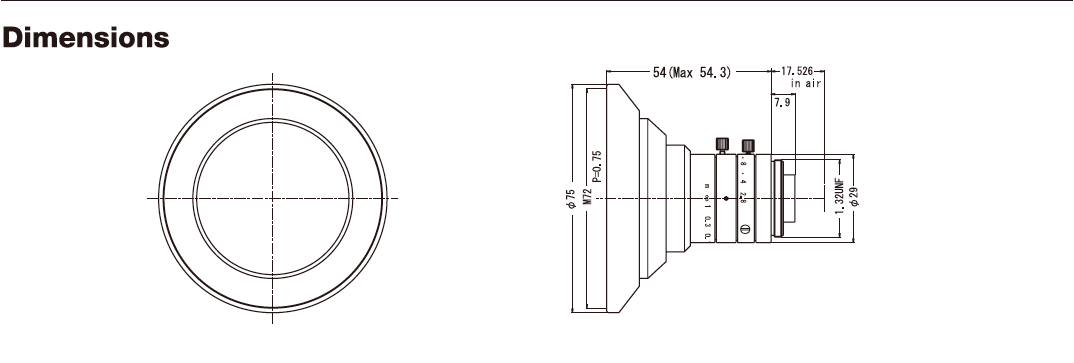

M0528-MPW3 | M0828-MPW3 | |||
| Brennweite | 5mm | Brennweite | 8mm | |
| Max. Blendenverhältnis | 1:2,8 | Max. Blendenverhältnis | 1:2,8 | |
| Maximales Bildformat | 8.8mm x 6.6mm (Ø11mm) | Maximales Bildformat | 8.8mm x 6.6mm (Ø11mm) | |
| Blendenbereich | F2.8 - 16.0 | Blendenbereich | F2.8 - 16.0 | |
| Fokussierbereich | 0.1m - inf. | Fokussierbereich | 0.1m - inf. | |
| Blendensteuerung | manuell | Blendensteuerung | manuell | |
| Fokussteuerung | manuell | Fokussteuerung | manuell | |
| Öffnungswinkel bei 2/3" (D / H / V) | D 94,6° x H 83,2° x V 67,5° | Öffnungswinkel bei 2/3" (D / H / V) | D 68,5° x H 57,0° x V 44.2° | |
| Verzeichnung bei 2/3" | 0.03% | Verzeichnung bei 2/3" | -1.80% | |
| Objektgröße bei M.O.D. für 2/3" | 570.6 x 427.3 mm | Objektgröße bei M.O.D. für 2/3" | 122.2 x 90.8mm | |
| Filtergewinde | M72 P=0.75mm | Filtergewinde | M30,5 P=0,5mm | |
| Objektivanschluss | C-Mount | Objektivanschluss | C-Mount | |
| Gewicht | --g | Gewicht | --g | |
| Abmessungen in mm | Ø 75mm x 54mm | Abmessungen in mm | Ø 32mm x 35.5mm | |
 |  | |||

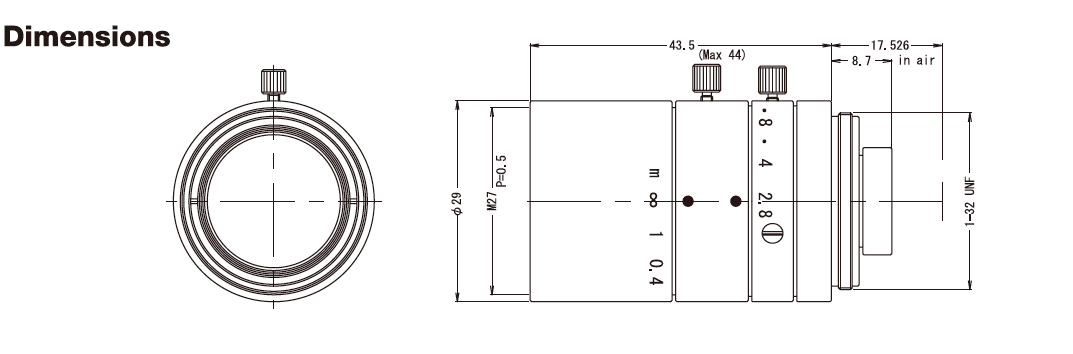

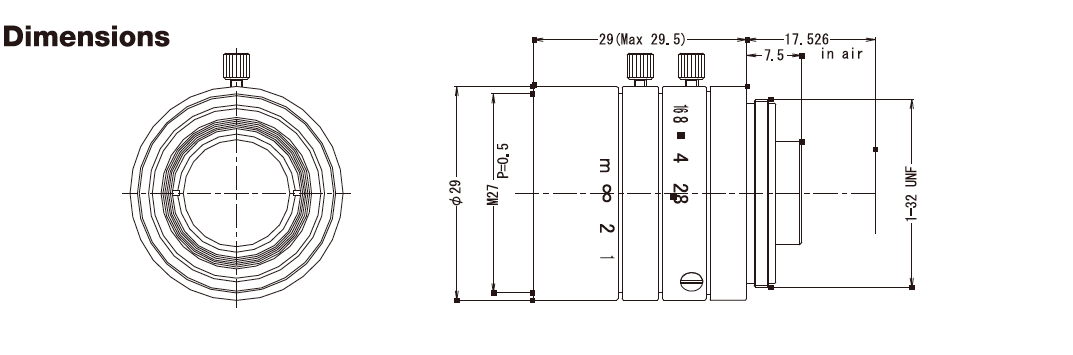

M1228-MPW3 | M1628-MPW3 | |||
| Brennweite | 12mm | Brennweite | 16mm | |
| Max. Blendenverhältnis | 1:2,8 | Max. Blendenverhältnis | 1:2,8 | |
| Maximales Bildformat | 8.8mm x 6.6mm (Ø11mm) | Maximales Bildformat | 8.8mm x 6.6mm (Ø11mm) | |
| Blendenbereich | F2.8 - 16.0 | Blendenbereich | F2.8 - 16.0 | |
| Fokussierbereich | 0.1m - inf. | Fokussierbereich | 0.25m - inf. | |
| Blendensteuerung | manuell | Blendensteuerung | manuell | |
| Fokussteuerung | manuell | Fokussteuerung | manuell | |
| Öffnungswinkel bei 2/3" (D / H / V) | D 49,3° x H 40,3° x V 30,8° | Öffnungswinkel bei 2/3" (D / H / V) | D 37,8° x H 30,7° x V 23,3° | |
| Verzeichnung bei 2/3" | -0,10% | Verzeichnung bei 2/3" | 0.47% | |
| Objektgröße bei M.O.D. für 2/3" | 83.0 x 62.0mm | Objektgröße bei M.O.D. für 2/3" | 140.6 x 105.4 mm | |
| Filtergewinde | M27 P=0.5mm | Filtergewinde | M27 P=0.5mm | |
| Objektivanschluss | C-Mount | Objektivanschluss | C-Mount | |
| Gewicht | --g | Gewicht | 37g | |
| Abmessungen in mm | Ø 29mm x 43,5mm | Abmessungen in mm | Ø 29mm x 29.0mm | |
 |  | |||

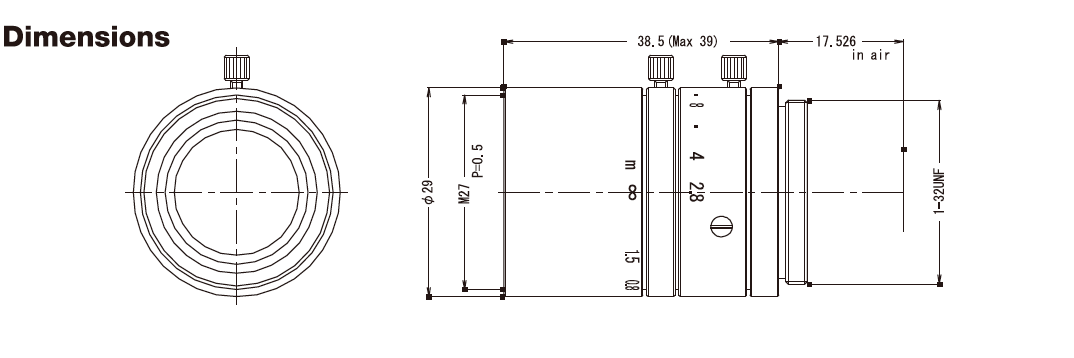

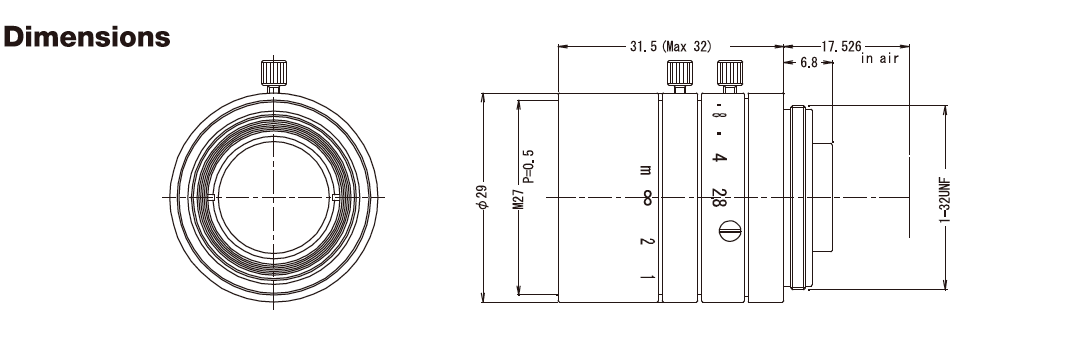

M2528-MPW3 | M3528-MPW3 | |||
| Brennweite | 25mm | Brennweite | 35mm | |
| Max. Blendenverhältnis | 1:2,8 | Max. Blendenverhältnis | 1:2,8 | |
| Maximales Bildformat | 8,8mm x 6,6mm (Ø11mm) | Maximales Bildformat | 8,8mm x 6,6mm (Ø11mm) | |
| Blendenbereich | F2.8-16.0 | Blendenbereich | F2,8 - 16,0 | |
| Fokussteuerung | manuell | Fokussteuerung | manuell | |
| Blendensteuerung | manuell | Blendensteuerung | manuell | |
| Öffnungswinkel bei 2/3" (D / H / V) | D 24,6° x H 19,9° x V 15,0° | Öffnungswinkel bei 2/3" (D / H / V) | D 17,9° x H 14,3° x V 10,8° | |
| Verzeichnung bei 2/3" | 0,8% | Verzeichnung bei 2/3" | 0,1% | |
| Objektgröße bei M.O.D. für 2/3" | 70,7 x 53,0mm | Objektgröße bei M.O.D. für 2/3" | 45,1 x 33,8mm | |
| Filtergewinde | M27 P=0,5mm | Filtergewinde | M27 P=0,5mm | |
| Objektivanschluss | C-Mount | Objektivanschluss | C-Mount | |
| Gewicht | --g | Gewicht | 48g | |
| Abmessungen in mm | Ø 29mm x 31,5mm | Abmessungen in mm | Ø 29mm x 38,5mm | |
 |  | |||

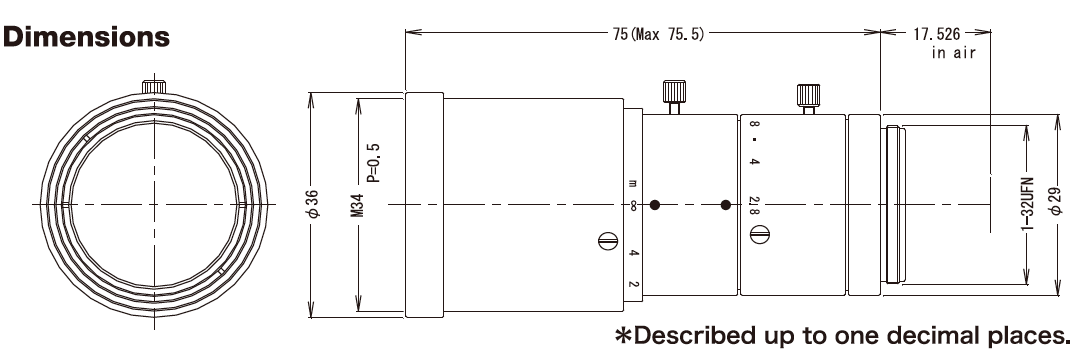

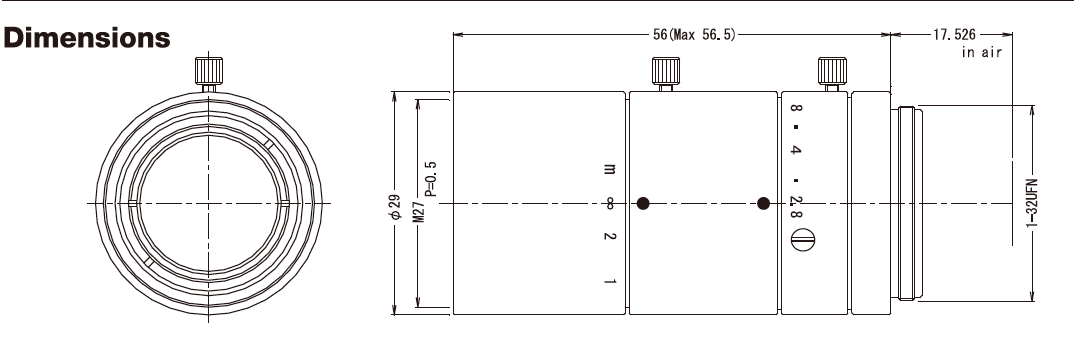

M5028-MPW3 | M7528-MPW3 | |||
| Brennweite | 50mm | Brennweite | 75mm | |
| Max. Blendenverhältnis | 1:2,8 | Max. Blendenverhältnis | 1:2,8 | |
| Maximales Bildformat | 8,8mm x 6,6mm (Ø11mm) | Maximales Bildformat | 8,8mm x 6,6mm (Ø11mm) | |
| Blendenbereich | F2.8-16.0 | Blendenbereich | F2.8-16.0 | |
| Fokussteuerung | manuell | Fokussteuerung | manuell | |
| Blendensteuerung | manuell | Blendensteuerung | manuell | |
| Öffnungswinkel bei 2/3" (D / H / V) | D 12,5° x H 10,0° x V 7,5° | Öffnungswinkel bei 2/3" (D / H / V) | D 8,4° x H 6,7° x V 5,0° | |
| Verzeichnung bei 2/3" | 0,00% | Verzeichnung bei 2/3" | 0,33% | |
| Objektgröße bei M.O.D. für 2/3" | 64.1 x 48.1mm | Objektgröße bei M.O.D. für 2/3" | 47.0 x 35.2 mm | |
| Filtergewinde | M27 P=0,5mm | Filtergewinde | M34 P=0.5mm | |
| Objektivanschluss | C-Mount | Objektivanschluss | C-Mount | |
| Gewicht | 65g | Gewicht | 102g | |
| Abmessungen in mm | Ø 29mm x 56mm | Abmessungen in mm | Ø 36mm x 75mm | |
 |  | |||
